Como usar o Andaime Fachadeiro

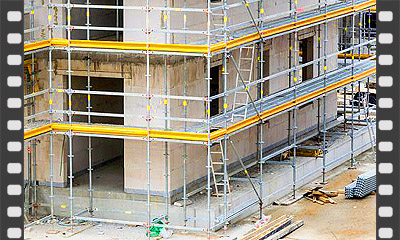

O andaime fachadeiro é um sistema modular utilizado para criar plataformas de trabalho ao longo de fachadas e outras superfícies extensas. Ele permite que os trabalhadores se desloquem horizontalmente durante serviços como alvenaria, revestimento, pintura, instalação de esquadrias, manutenção e recuperação de fachadas. Para que essa vantagem seja aproveitada com segurança, a montagem precisa seguir o projeto, o manual do sistema e as medidas de proteção previstas para o trabalho em altura.
Diferentemente de uma pequena torre utilizada para alcançar um ponto isolado, o fachadeiro pode formar uma frente contínua de trabalho, acompanhando grande parte da edificação. Justamente por atingir extensões e alturas maiores, não deve ser montado simplesmente repetindo módulos até chegar à dimensão desejada.
O andaime precisa ser adequado ao serviço
Antes da montagem, é necessário verificar as dimensões da fachada, altura dos serviços, condições do terreno, interferências, acessos e cargas que serão colocadas nas plataformas. O andaime deve ser acompanhado de manual de instruções do fabricante, importador ou locador.
A estrutura normalmente utiliza montantes ou quadros metálicos, travamentos, plataformas de trabalho, sistemas de acesso e componentes de proteção contra quedas. A composição exata depende do sistema utilizado, portanto não se deve completar um andaime com peças improvisadas ou componentes incompatíveis apenas porque parecem ter dimensões semelhantes.
Também não se deve ultrapassar a carga admitida pelo sistema. Materiais como blocos, argamassa, revestimentos e ferramentas aumentam rapidamente o peso sobre as plataformas e precisam ser distribuídos de maneira compatível com o projeto e com as instruções do fabricante.
Comece a montagem pela base
Um andaime alto somente será estável se começar sobre uma base firme e bem nivelada. Antes de montar o primeiro módulo, verifique onde cada apoio ficará encostado no piso ou no terreno. Não apoie os pés diretamente sobre solo fofo, aterro recém-executado, barro, tampa de caixa, piso quebrado ou qualquer superfície que possa afundar durante o uso.
Quando for necessário distribuir a carga sobre o terreno, utilize uma base resistente e adequada ao sistema. Não nivele o andaime colocando tijolos, blocos cerâmicos, pedaços soltos de madeira ou pedras sob os pés. Esses materiais podem quebrar, girar ou sair da posição. Quando o equipamento possuir sapatas reguláveis, faça o nivelamento por elas dentro dos limites previstos pelo fabricante.
Monte os primeiros módulos, confira o nível e o prumo e instale os travamentos previstos antes de continuar aumentando a altura. Um pequeno erro na base pode se transformar em um grande deslocamento no topo do andaime.
Apoio, nivelamento e estabilidade
A base precisa oferecer apoio resistente e estável. Irregularidades do terreno não devem ser corrigidas improvisando calços com tijolos, blocos, pedaços de madeira ou outros materiais soltos.
Quando o sistema utiliza bases ou sapatas ajustáveis, elas permitem realizar os ajustes previstos para o equipamento, mas não transformam um terreno instável em uma base segura. Antes da montagem, devem ser verificadas as condições do piso ou solo que receberá as cargas.
O andaime precisa ser fixado à edificação
À medida que o andaime cresce em altura e comprimento, não se deve confiar apenas no peso próprio da estrutura para impedir seu tombamento. O conjunto precisa ter os travamentos previstos e, quando aplicável ao sistema, ser ancorado à própria edificação.
Os pontos de ancoragem são locais onde o andaime é ligado a uma parte resistente da construção para impedir que se afaste da fachada, balance excessivamente ou tombe. Essa fixação deve ser feita em elementos capazes de receber os esforços previstos, como partes estruturais adequadas da edificação, utilizando os componentes e o método definidos para o sistema. Não improvise ancoragens em elementos frágeis, revestimentos, peças soltas ou locais cuja resistência seja desconhecida.
Se houver projeto de montagem ou especificação do fabricante, respeite os pontos, espaçamentos e métodos de ancoragem indicados. Não elimine uma fixação porque ela atrapalha temporariamente o reboco, a pintura ou outro serviço da fachada.
Na ausência de uma especificação clara, não adote como solução simplesmente montar uma grande estrutura fachadeira sem qualquer ligação com o prédio. Antes de prosseguir, é necessário definir uma forma segura de estabilização e fixação compatível com o sistema utilizado e com a edificação. Quanto maior e mais exposto ao vento for o andaime, mais importante se torna esse cuidado.
Não deixe um vão perigoso entre o andaime e a fachada
O andaime deve ser posicionado de maneira compatível com o serviço que será executado. Se ficar muito distante da parede, o trabalhador pode precisar se inclinar excessivamente ou tentar alcançar a fachada atravessando um vão. Se ficar próximo demais, pode impedir a execução do revestimento, pintura ou instalação prevista.
Esse afastamento precisa ser considerado já no planejamento da montagem. Não resolva posteriormente o problema colocando tábuas soltas entre o andaime e a edificação ou permitindo que o trabalhador caminhe sobre apoios improvisados.
Quando existir risco de queda no espaço entre a plataforma e a fachada, devem ser adotadas as medidas de proteção adequadas ao sistema e à situação encontrada.
A plataforma precisa formar um piso de trabalho completo
O nível onde os trabalhadores irão circular deve possuir plataforma completa, firme e travada. Não deixe buracos entre os pisos, peças soltas ou regiões onde o trabalhador precise pisar diretamente sobre tubos e travessas para alcançar a fachada.
Antes de liberar o nível, caminhe visualmente por todo o percurso que será utilizado pela equipe e verifique se existem peças deslocadas, vãos, diferenças perigosas de nível ou extremidades sem proteção.
Também evite acumular grande quantidade de blocos, sacos de argamassa, revestimentos ou outros materiais sobre a plataforma. O andaime é uma área de trabalho, não um depósito. Distribua apenas os materiais necessários para a execução e respeite a capacidade indicada para o sistema.
Nunca coloque uma escada, cavalete, caixa ou pilha de blocos sobre a plataforma para o trabalhador alcançar um ponto mais alto. Se a altura de trabalho estiver inadequada, corrija a configuração do andaime.
Guarda-corpo e rodapé precisam acompanhar a frente de trabalho
Nas bordas onde existe risco de queda, o trabalhador precisa encontrar a proteção instalada antes de começar o serviço. Guarda-corpos não devem ser tratados como acessórios que serão colocados “depois que o andaime estiver pronto”.
O rodapé também tem função importante: ajuda a impedir que ferramentas, pedaços de material e pequenos objetos sejam empurrados para fora da plataforma e atinjam pessoas que estejam abaixo.
Não retire essas proteções apenas para facilitar a entrada de material. Se for necessário movimentar peças maiores, organize um procedimento adequado e restabeleça qualquer proteção prevista antes de liberar novamente a área para trabalho.
Não retire diagonais e travamentos para facilitar o serviço
As diagonais e demais travamentos não estão no andaime apenas para manter as peças juntas. Elas ajudam a impedir que os módulos se deformem lateralmente, mantendo a estrutura estável e alinhada.
Um erro comum é retirar temporariamente uma diagonal porque ela está dificultando a passagem de material ou o acesso a determinado ponto da fachada. Outro é continuar montando vários módulos e deixar os travamentos para instalar depois. Não trabalhe dessa forma. Monte e trave progressivamente a estrutura conforme ela cresce.
Se um componente previsto no sistema estiver impedindo a execução de determinado serviço, a solução não é simplesmente removê-lo. É necessário verificar como aquela região deve ser montada para manter a estabilidade do conjunto.
Como subir e descer do andaime
O acesso aos níveis de trabalho precisa fazer parte do sistema e permitir entrada e saída seguras. Não utilize travessas, diagonais ou a própria estrutura externa como se fossem uma escada improvisada.
Dependendo do sistema e do projeto, o acesso pode utilizar escadas incorporadas, módulos próprios ou torre de acesso. O importante é que o trabalhador não precise escalar a estrutura de maneira improvisada para chegar à plataforma.
Telas e lonas aumentam a ação do vento
Um andaime aberto permite que grande parte do vento atravesse sua estrutura. Quando são instaladas telas, lonas ou fechamentos, a área exposta ao vento aumenta e o conjunto pode passar a receber esforços laterais muito maiores.
Por isso, não cubra um andaime com lona como se estivesse apenas colocando uma proteção contra chuva. O fechamento precisa ser compatível com a montagem, as ancoragens e as condições previstas para o sistema.
Depois de ventos fortes, chuvas intensas, impactos ou qualquer ocorrência que possa ter deslocado componentes, verifique as condições do andaime antes de retomar o trabalho. Peças soltas, plataformas deslocadas, fixações alteradas ou deformações precisam ser corrigidas antes da utilização.
Andaime não é escoramento de laje
É comum encontrar na obra estruturas metálicas tubulares visualmente parecidas, mas destinadas a funções diferentes. Um andaime é projetado para permitir acesso e criar plataformas de trabalho para pessoas, ferramentas e materiais dentro das cargas previstas.
Já um sistema de escoramento tem a função de sustentar temporariamente cargas da estrutura, como formas, vigas e lajes durante a execução. Não utilize um andaime como escoramento apenas porque seus tubos e quadros parecem resistentes.
Da mesma forma, não instale equipamentos de içamento ou concentre cargas sobre o andaime sem verificar se essa utilização foi prevista. Qualquer equipamento destinado a movimentar materiais deve ser instalado de forma que não comprometa a estabilidade e a segurança do conjunto.
Inspecione antes de liberar o uso
O andaime não deve começar a ser utilizado simplesmente porque a montagem terminou. A NR-18 prevê registro formal de liberação de uso, assinado pelo profissional qualificado em segurança do trabalho ou pelo responsável pela frente de trabalho ou da obra.
Antes da liberação, devem ser observados o apoio, travamentos, plataformas, acessos, proteções contra quedas e demais componentes previstos para aquele sistema.
Durante a obra, alterações, impactos, retirada de componentes ou outras ocorrências podem modificar as condições inicialmente verificadas. Se alguma peça estiver deformada, solta, corroída ou danificada, a situação deve ser corrigida antes de continuar o uso.
Cuidado com vento e condições climáticas
Andaimes instalados em fachadas ficam expostos ao vento, e telas, lonas ou outros fechamentos podem aumentar significativamente os esforços sobre a estrutura. Por isso, esses elementos não devem ser acrescentados de forma improvisada sem verificar sua compatibilidade com o projeto e com o sistema.
Em situações de vento forte ou outras condições climáticas que comprometam a segurança, o trabalho deve ser interrompido conforme os procedimentos estabelecidos para a obra. A pressa para concluir uma fachada não justifica permanecer em uma plataforma quando as condições deixaram de ser seguras.
Locação e planejamento do andaime
Na contratação, confirme quais componentes estão incluídos, quem será responsável pelo projeto, montagem, desmontagem e eventuais remanejamentos e quais documentos e manuais acompanham o equipamento.
Também é importante planejar previamente a extensão necessária e o período de utilização. Montar apenas pequenos trechos e deslocá-los repetidamente ao longo da fachada pode aumentar custos, criar interrupções no serviço e multiplicar operações de montagem e desmontagem.
A forma de cobrança varia entre fornecedores e contratos. Por isso, confirme como serão medidos locação, montagem, desmontagem, transporte e eventuais períodos adicionais antes de comparar propostas.
Observações adicionais:
- Siga o projeto de montagem e o manual de instruções do sistema utilizado.
- Não copie espaçamentos de ancoragem de outra obra como regra para o seu andaime.
- A montagem e desmontagem devem ser realizadas por trabalhadores capacitados e treinados para o tipo de andaime.
- Mantenha plataformas completas, niveladas, antiderrapantes e devidamente travadas.
- Não retire proteções para facilitar temporariamente a execução do serviço.
- Não utilize escadas ou objetos sobre a plataforma para aumentar a altura de alcance.
- Não utilize andaime de acesso como escoramento de lajes ou estruturas.
- Antes do uso, confirme a liberação formal do andaime e mantenha as condições verificadas durante toda a utilização.
