Limites técnicos da fundação tipo Tubulão com escavação manual
O tubulão com escavação manual é uma fundação profunda que aparece em reformas, ampliações e locais de acesso restrito, onde levar uma máquina até o ponto da escavação pode ser difícil.

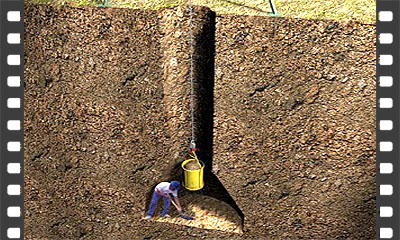

A escavação é realizada por um trabalhador especializado, conhecido como poceiro. Ele desce ao interior do poço, remove o solo com ferramentas como enxadão e picareta e enche baldes que são levados à superfície por um sistema de içamento.
Depois da escavação e das verificações necessárias, o espaço recebe a armadura prevista no projeto e o concreto que formará a fundação. O fuste é o trecho vertical do tubulão. Na parte inferior, pode existir uma base alargada para aumentar a área de apoio sobre o terreno.
O método permite trabalhar em situações nas quais determinados equipamentos não conseguem chegar. Em contrapartida, coloca uma pessoa dentro da escavação, e isso exige cuidados que precisam começar antes da primeira descida.
Escavação mecanizada
Existem equipamentos de diferentes portes para executar fundações profundas. A escolha depende do terreno, da fundação prevista e do espaço disponível para transportar, posicionar e operar a máquina.
A mecanização pode acelerar a escavação e reduzir o trabalho manual. Uma vantagem importante das soluções executadas sem entrada de pessoas é evitar a exposição do trabalhador ao desmoronamento das paredes e às dificuldades de saída de um poço profundo.
Essa comparação precisa considerar o serviço completo. O equipamento deve alcançar o local, trabalhar sem comprometer construções próximas e executar uma fundação compatível com as cargas da obra.
Também convém distinguir os métodos: uma estaca escavada mecanicamente não se torna um tubulão apenas por possuir grande diâmetro.
Escavação manual em locais de difícil acesso
Corredores estreitos, garagens baixas, fundos de lote e áreas internas de construções existentes podem impedir o acesso de determinados equipamentos. Em uma ampliação, por exemplo, o ponto da nova fundação pode ficar atrás da casa, separado da rua por uma passagem estreita.
Nessas situações surge a proposta de executar um tubulão manual. O poceiro trabalha no interior, enquanto a terra é retirada em baldes. É um processo com maior participação de trabalho manual, cuja produtividade varia com o solo, a profundidade e a organização da equipe.
A dificuldade de acesso, entretanto, não torna a execução manual obrigatória. Um equipamento de menor porte, outra organização de acesso ou uma mudança na solução de fundação podem resolver o problema. Essas possibilidades precisam ser estudadas antes de assumir que a única saída é colocar alguém dentro do poço.
O custo também inclui proteção da escavação, movimentação de materiais, acesso e resgate. Um preço baixo pela escavação pode deixar de fora justamente aquilo que torna o serviço viável.
Sondagem e características do solo
Antes de optar pelo tubulão manual, é necessário conhecer as camadas que serão atravessadas. O terreno firme na superfície pode esconder areia, aterro ou material solto alguns metros abaixo.
A sondagem ajuda a identificar essa sequência, obter informações sobre a resistência do terreno e registrar a água encontrada. Esses dados permitem estudar a profundidade da fundação e os problemas que podem aparecer durante a escavação.
Solos coesivos possuem maior ligação entre suas partículas, como ocorre em muitas argilas. Areias e materiais soltos podem se desprender com mais facilidade. Mesmo assim, a aparência do solo, observada na borda do poço, não substitui a investigação e a avaliação de sua estabilidade.
Aterros merecem atenção porque podem reunir materiais diferentes e apresentar comportamento irregular. Construções próximas também entram na análise: a retirada de solo pode afetar muros, casas, redes enterradas e outras fundações.
A NR-18 exige sondagem ou estudo geotécnico local para tubulão manual com profundidade superior a 3 m. Esse limite não dispensa, nas escavações menores, as informações sobre o terreno necessárias ao projeto.
Presença de água
A água subterrânea pode aparecer durante a escavação. A sondagem fornece informações sobre o nível encontrado, embora as condições de água possam variar.
Quando a água entra no poço, pode carregar partículas e alterar a estabilidade das paredes ou da base. Por isso, instalar uma bomba não encerra o assunto: a retirada de água também precisa ser avaliada para evitar perda de solo e efeitos nas construções próximas.
A NR-18 admite a execução manual acima ou abaixo do nível d’água somente quando o solo permanece estável, sem risco de desmoronamento, e a água pode ser controlada.
Água inesperada ou aumento de sua entrada exige interromper o avanço e reavaliar a escavação. O trabalhador não deve continuar escavando enquanto a equipe tenta descobrir como resolver o problema.
Encamisamento e anéis de concreto
Em pequenas obras, é possível encontrar equipes que utilizam anéis de concreto semelhantes aos empregados em poços e sumidouros. A finalidade é proteger as paredes e reduzir a exposição do trabalhador ao solo que pode se desprender.
Essa proteção é chamada de encamisamento. No tubulão manual, a NR-18 exige que seja integral: deve acompanhar toda a extensão da escavação, em vez de aparecer somente depois que foi encontrada uma camada de terra ruim.
A proteção precisa acompanhar o avanço do serviço. Esperar a parede começar a ceder para decidir como protegê-la coloca o trabalhador diante de um problema que deveria ter sido previsto.
Os anéis de concreto são uma possibilidade de sistema, mas sua simples presença não torna o poço seguro. Resistência das peças, instalação, continuidade da proteção, profundidade e presença de água precisam ser consideradas em conjunto.
Dois poços com a mesma profundidade podem exigir soluções diferentes. Um atravessa solo uniforme; outro passa por aterro e areia, recebe água e fica junto de uma casa. O projeto deve definir a proteção e a sequência de execução, incluindo os cuidados na abertura da base.
Diâmetro, profundidade e base alargada
O diâmetro interfere no espaço de trabalho e na possibilidade de retirar uma pessoa do interior. A NR-18 estabelece diâmetro mínimo de 0,90 m para tubulão manual e proíbe sua execução com profundidade superior a 15 m.
Esses valores são limites normativos, não uma receita de fundação. Uma escavação dentro dessas dimensões ainda pode ser inviável por causa do terreno, da água ou das condições de proteção e retirada.
Profundidade, diâmetro, geometria da base e armadura precisam ser definidos no projeto de fundações. A base alargada aumenta a área de apoio, mas a capacidade de receber as cargas depende também da resistência do solo e dos movimentos que a construção pode suportar.
A abertura da base merece atenção especial porque amplia a região escavada. A NR-18 impede trabalhos simultâneos em bases alargadas adjacentes nas situações previstas e a abertura simultânea de bases tangentes, que se encostam. A sequência de trabalho deve estar definida antes dessa etapa.
A execução de tubulão a ar comprimido é proibida pela NR-18. Essa técnica não pode ser adotada para contornar dificuldades provocadas pela água.
Trabalho do poceiro, acesso e retirada
Tripé, corda, balde, pá e picareta fazem parte de práticas tradicionais de escavação manual. Equipes semelhantes também trabalham em fossas e sumidouros, mas essas escavações possuem finalidades diferentes de uma fundação.
A experiência do poceiro é importante. Ela não elimina os riscos de queda, soterramento, entrada de água ou dificuldade de resgate.
O sistema de acesso e içamento precisa ser projetado para suas funções, com dispositivos de segurança e inspeção. Um equipamento utilizado para retirar terra não deve ser presumido adequado para transportar ou resgatar pessoas.
Antes da escavação, deve existir um plano de retirada e resgate, com pessoas preparadas e recursos disponíveis. A retirada de um trabalhador que consegue colaborar é diferente daquela de alguém inconsciente ou ferido.
A área deve permanecer isolada, com proteção dos poços nas pausas. A posição da terra retirada, dos materiais e dos veículos precisa considerar seus efeitos sobre a estabilidade. Iluminação e proteção contra quedas também fazem parte da organização do serviço.
A NR-18 exige capacitação específica, aptidão para a atividade, liberação registrada das etapas de escavação do fuste e da base e registro diário por profissional habilitado. Quando houver trabalho com diferença de nível superior a 2 m e risco de queda, aplica-se também a NR-35.
Ventilação e atmosfera no interior
O ar dentro da escavação pode apresentar falta de oxigênio ou contaminantes que não são percebidos pelo cheiro. Motores próximos, por exemplo, podem contaminar o ar levado para o interior.
A NR-18 prevê insuflação de ar, isto é, fornecimento por um sistema próprio. A captação precisa ter origem segura e o ar deve alcançar a região onde o trabalhador permanece. Colocar um ventilador na borda não resolve necessariamente essa distribuição.
Quando a escavação se enquadra como espaço confinado, aplicam-se os controles da NR-33. O enquadramento considera a ocupação não contínua, as limitações de entrada e saída e a existência ou possibilidade de atmosfera perigosa. A abertura na superfície não exclui essa condição.
Nesses espaços, a atmosfera é avaliada antes da entrada e monitorada durante o trabalho. A Permissão de Entrada e Trabalho (PET) registra a autorização e os controles. O supervisor de entrada verifica as condições, e o vigia permanece fora, acompanha os trabalhadores e mantém comunicação.
Ventilação e medição têm funções diferentes: fornecer ar não substitui verificar a atmosfera. Também é proibido utilizar oxigênio puro para ventilar um espaço confinado.
Interrupção do serviço
Queda de material das paredes, movimentação da proteção, fissuras novas no entorno e entrada inesperada de água exigem interrupção e avaliação. Falhas na ventilação, comunicação ou monitoramento também comprometem a continuidade do trabalho.
A NR-18 determina a interrupção imediata da escavação de tubulão a céu aberto quando começa a chover. A água pode alterar o terreno e entrar na escavação.
Esses sinais ajudam a reconhecer problemas, mas sua ausência não garante estabilidade. As verificações previstas continuam necessárias mesmo quando tudo parece normal.
Em uma emergência, deve ser acionado o plano de resgate. Descer para socorrer alguém sem os controles e a preparação necessários pode transformar o ajudante em outra vítima.
Concretagem e ligação com a estrutura
Concluída a escavação, o fundo, a geometria e as condições da base precisam ser verificados e liberados. Terra desprendida e água não controlada podem prejudicar a fundação.
A concretagem deve ser organizada para reduzir a permanência do poço aberto e evitar interrupções não previstas. Essa preocupação não elimina a inspeção que antecede o preenchimento.
O concreto usinado pode facilitar o fornecimento e o controle, mas o resultado também depende da especificação, do recebimento e do lançamento. A origem do concreto, sozinha, não garante a qualidade da fundação.
O adensamento é o processo utilizado para reduzir vazios no concreto. Sua execução depende do concreto e do método adotado; não cabe afirmar que todo tubulão deva ser vibrado, nem que a vibração seja sempre proibida.
Armadura, lançamento, adensamento e controle devem ter procedimento definido. O acompanhamento inclui conferir o material recebido e manter os registros da execução.
No topo, o arrasamento prepara a cabeça da fundação na altura prevista para sua ligação à estrutura. Quando existente, o bloco de coroamento faz a transição entre os elementos de fundação e a construção. Esse preparo deve preservar o concreto e a armadura necessários à ligação.
Projeto e acompanhamento técnico
Solo, água, cargas, proteção e sequência de execução precisam funcionar em conjunto. Uma decisão inadequada pode afetar o trabalhador, a própria fundação e as construções próximas.
Por esse motivo, a NR-18 exige projeto e supervisão por profissional legalmente habilitado nos serviços de escavação e fundação. Nos serviços de engenharia, a ART — Anotação de Responsabilidade Técnica identifica essa responsabilidade.
Projeto e supervisão não substituem as funções de autorização de entrada, vigilância e resgate. Cada responsabilidade precisa estar definida. Isso também não significa exigir, como regra geral, a presença física de um engenheiro ao lado do poço durante cada minuto do serviço.
Para acompanhar a obra, o proprietário deve conhecer a solução prevista, a investigação utilizada e quem responde por sua execução. Documentos e condições externas podem ser conferidos sem entrar no poço ou se aproximar de uma borda desprotegida.
Resumo
- O tubulão manual envolve a entrada do poceiro na escavação e exige planejamento antes da descida.
- A mecanização sem entrada de pessoas evita riscos ligados à permanência no poço, quando a solução é adequada à obra.
- Acesso difícil não torna a escavação manual obrigatória.
- Sondagem, solo, água e construções próximas interferem na escolha e na execução.
- A NR-18 exige encamisamento integral, diâmetro mínimo de 0,90 m e proíbe profundidade superior a 15 m no tubulão manual. Esses limites não autorizam, por si sós, o serviço.
- Anéis de concreto, experiência do poceiro e equipamentos simples não substituem proteção definida, acesso seguro e resgate planejado.
- Concretagem e ligação com a estrutura precisam de inspeção, procedimento e controle.
Executar um tubulão manual é mais do que abrir um poço e preenchê-lo com concreto. O bom resultado começa no conhecimento do terreno e continua na organização de cada etapa, da escavação à ligação com a construção.
