Você sabe usar a mangueira de nível?
A construção civil trabalha o tempo todo com referências de nível. Em linguagem simples, isso significa saber se dois ou mais pontos estão na mesma altura — ou qual deve ser a diferença de altura entre eles.
Essa conferência aparece em várias etapas da obra: na cota de arrasamento de estacas, na execução de fôrmas, lajes e contrapisos, no alinhamento de portas e janelas e na marcação de revestimentos.
Em banheiros, varandas e outras áreas molhadas, a referência horizontal também permite calcular o caimento em direção aos ralos. Uma das ferramentas mais simples para transportar essa referência é a mangueira de nível: barata, prática e sem necessidade de bateria.
O que é a mangueira de nível?

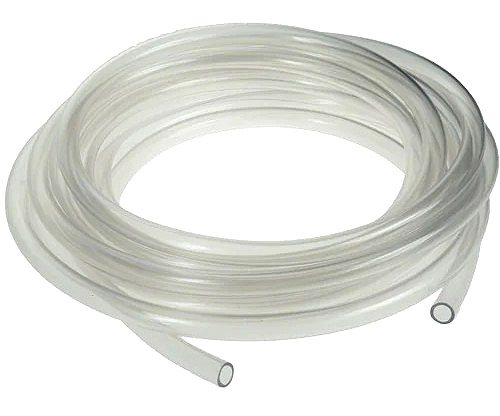

A mangueira de nível é uma mangueira plástica transparente, conhecida no comércio como mangueira cristal. Em obras, encontram-se mangueiras de 1/2 ou 3/4 de polegada e comprimentos de 15 a 20 metros, entre outras opções. Essas medidas são exemplos usuais, não exigências.

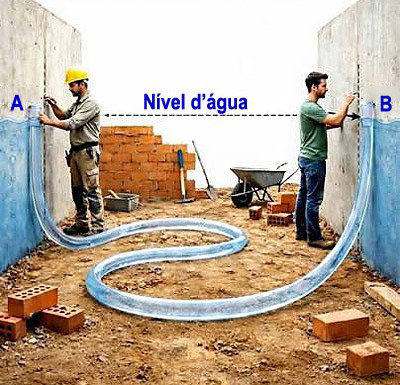

Ela funciona pelo princípio dos vasos comunicantes: com água contínua no interior, ambas as extremidades abertas à atmosfera e o líquido em repouso, as superfícies livres da água tendem a ficar na mesma altura.
Para transferências simples de nível, pode ser bastante confiável. Entretanto, não substitui levantamento topográfico ou instrumentos de precisão quando o projeto exigir controle rigoroso de cotas e tolerâncias.
Como preparar a mangueira
Encha a mangueira com água limpa, evitando bolhas de ar. Uma maneira prática é usar um balde colocado em posição mais alta e deixar a água entrar pela mangueira por gravidade, com auxílio de um funil ou conexão apropriada. Mantenha a alimentação contínua até a água sair pela outra ponta sem bolhas.
Não faça sucção com a boca. Mesmo uma mangueira aparentemente limpa pode conter resíduos ou microrganismos; além disso, não há necessidade de colocar água em contato com a boca para iniciar o enchimento.
Deixe uma pequena porção sem água nas extremidades para permitir a leitura, sem adotar uma folga fixa como obrigatória. Durante a medição, mantenha água suficiente para que os dois meniscos fiquem visíveis e não transbordem.
Antes de começar, aproxime as duas pontas, mantenha-as verticais e abertas, e espere a água parar. Os meniscos devem ficar na mesma cota. Se isso não acontecer, verifique bolhas, dobras, obstruções e possíveis diferenças de pressão nas extremidades.
Passo a passo para transferir um nível
1) Defina a referência inicial. Escolha uma marca de cota conhecida. É comum marcar uma linha a 1,00 metro acima de uma referência de piso, desde que fique claro qual piso e qual cota estão sendo utilizados.
2) Posicione a primeira ponta. Uma pessoa mantém a mangueira na vertical junto à marca existente, no gabarito, parede ou outro ponto fixo.
3) Leve a outra ponta ao novo local. Outra pessoa posiciona a extremidade oposta onde será transferida a marca, sem dobrar ou esmagar a mangueira.
4) Deixe a água estabilizar. As duas pontas devem permanecer abertas. O primeiro operador ajusta a altura da sua extremidade até o menisco coincidir com a referência inicial, enquanto a outra pessoa aguarda a água parar de oscilar.
5) Faça a nova marca. Com a primeira leitura mantida na referência, marque a altura do menisco na segunda ponta. Leia sempre da mesma maneira, observando o menisco na altura dos olhos para evitar erro de paralaxe.
Pronto: as duas marcas representam a mesma cota horizontal, dentro da precisão permitida pela ferramenta e pelo procedimento.
Cuidados que fazem diferença
- Elimine bolhas: elas podem dificultar o equilíbrio e a leitura da coluna d'água.
- Evite sujeira: barro e resíduos podem obstruir a passagem.
- Não deixe a mangueira dobrar: blocos, madeiras ou ferramentas podem estrangulá-la.
- Não permita que pisem sobre ela: a pressão pode alterar a leitura.
- Mantenha as pontas verticais e abertas: durante a medição, as superfícies da água precisam estar à pressão atmosférica.
- Espere a água parar: a oscilação pode gerar erros.
- Leia o menisco de frente: mantenha o olhar na altura da água e use o mesmo critério nas duas pontas.
Limpe a parte externa da mangueira com pano úmido. Se ela estiver opaca, amarelada ou com deformações, substitua-a para facilitar a leitura.
Como evitar perda de água durante o deslocamento
Ao caminhar pela obra, feche temporariamente as pontas com tampões limpos ou com os dedos, evitando derramamento e entrada de ar. Retire os tampões antes da leitura e aguarde a estabilização.
Evite deixar uma ponta muito abaixo da outra com ambas abertas durante o transporte, pois a água pode escoar e transbordar. Depois de deslocamentos maiores, confira novamente a presença de bolhas.
Onde a mangueira de nível pode ser usada?
- marcação de pisos e contrapisos;
- alinhamento de portas e janelas;
- transferência de cotas para fôrmas, pilares e vigas;
- nivelamento de fôrmas de lajes;
- transferência da referência para arrasamento de estacas;
- marcação de revestimentos cerâmicos;
- conferência de cotas para caimentos em áreas molhadas;
- transferência de referências entre cômodos.
Nos pisos que precisam de caimento, a mangueira fornece a referência horizontal. A diferença de altura é calculada depois. Por exemplo, um caimento de 1% representa uma diferença de 1 cm a cada metro de distância horizontal, quando essa inclinação for a especificada no projeto.
Resumo
- Use uma mangueira cristal transparente, limpa e sem estrangulamentos.
- Encha por gravidade ou com funil, sem sucção com a boca.
- Elimine bolhas e confira as duas pontas juntas antes de começar.
- Mantenha as extremidades verticais e abertas durante a leitura.
- Espere estabilizar e observe o menisco na altura dos olhos.
- Proteja a mangueira contra pisadas, dobras e sujeira.
- Tampe as pontas durante deslocamentos e abra novamente para medir.
- Use a referência horizontal para calcular caimentos; a mangueira não determina a inclinação sozinha.
A mangueira de nível é simples, barata e eficiente. Mas, como toda ferramenta de medição, depende de atenção e método. Usada de qualquer jeito, espalha erros pela obra. Usada corretamente, permite transportar uma referência horizontal por vários metros com boa precisão para muitos serviços cotidianos.
Na construção civil, nem sempre a ferramenta mais cara é a mais útil. Às vezes, uma mangueira transparente cheia de água resolve o serviço com elegância.
