Canaleta para Bloco de Concreto 19 × 19 × 39 cm

A canaleta de concreto de 19 × 19 × 39 cm é uma peça em formato de “U”, utilizada na construção de paredes de alvenaria. Seu formato permite acomodar barras de aço e receber graute, formando reforços incorporados à parede, como vergas sobre portas e janelas e cintas de amarração.

Por possuir 19 cm de largura nominal, oferece mais espaço interno que a canaleta de 14 cm da mesma linha de produtos. Isso facilita determinadas configurações de armadura, embora a largura maior não signifique, por si só, que o elemento suporte cargas mais elevadas.

Onde utilizar as canaletas?

As canaletas são muito utilizadas para executar vergas, localizadas acima de portas e janelas, e cintas de amarração, que percorrem determinados trechos da alvenaria.

As vergas ajudam a distribuir os esforços ao redor das aberturas, reduzindo a concentração de tensões nos cantos. As cintas contribuem para a ligação entre diferentes trechos das paredes e podem auxiliar na distribuição das cargas.

Em alvenaria estrutural, a localização desses reforços faz parte do projeto da edificação. Em paredes de vedação, canaletas também podem ser utilizadas em determinadas situações, com soluções adequadas à função da parede.

Como assentar as canaletas

O assentamento é semelhante ao dos blocos de concreto convencionais. O cuidado principal é manter as peças alinhadas, niveladas e bem apoiadas nas fiadas inferiores.

Antes de começar, confira se as canaletas possuem a mesma modulação dos blocos utilizados. Peças de fabricantes diferentes podem apresentar pequenas diferenças de dimensões e encaixe.

Utilize argamassa compatível com o sistema de alvenaria, mantendo juntas regulares. Em muitos sistemas, juntas próximas de 1 cm são usuais, mas a espessura correta depende do produto e das condições de execução.

Colocação das barras de aço

Depois de assentadas as canaletas, são colocadas as barras longitudinais que formarão a armadura da verga ou cinta.

Um cuidado importante é evitar que os ferros fiquem encostados no fundo ou nas laterais da canaleta. O aço precisa ficar envolvido pelo graute, com proteção adequada contra corrosão. Pequenos espaçadores podem ajudar a manter as barras na posição correta.

A quantidade, o diâmetro e o comprimento das barras dependem da função do elemento. Uma verga sobre uma janela pequena, por exemplo, pode exigir uma armadura diferente daquela utilizada sobre uma abertura de garagem.

Também é importante conferir o comprimento de apoio das vergas nas laterais dos vãos, evitando que terminem exatamente nas bordas das aberturas.

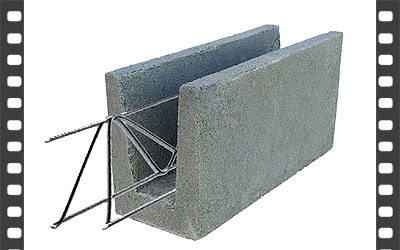

A vantagem da canaleta de 19 cm para acomodar armaduras

A largura de 19 cm pode facilitar a instalação de armaduras treliçadas ou de armações convencionais de vigas, com barras longitudinais e estribos.

Essa possibilidade é interessante em determinadas vergas e cintas, especialmente quando o elemento precisa receber uma armadura mais elaborada.

Mas observe que os 19 cm correspondem à largura externa da peça. O espaço disponível no interior é menor, pois precisamos descontar a espessura das paredes da canaleta.

Antes de preparar a armação, confira se ela cabe dentro da peça, deixando espaço suficiente para a passagem do graute e para o cobrimento das barras.

Uma canaleta larga não substitui automaticamente uma viga de concreto armado. Sua utilização depende das cargas e das condições de apoio.

Preenchimento das canaletas com graute

Com as armaduras posicionadas, as canaletas recebem o graute, material cimentício preparado para preencher os espaços ao redor das barras de aço.

O graute precisa ter consistência adequada para penetrar nos espaços disponíveis, sem deixar vazios. Não basta utilizar qualquer concreto preparado na obra: agregados muito grandes ou uma mistura pouco trabalhável podem dificultar o preenchimento.

Antes do lançamento, retire pedaços de blocos, poeira e restos de argamassa do interior das canaletas. Durante o preenchimento, distribua o material uniformemente e realize o adensamento compatível com as dimensões da peça, evitando deslocar as armaduras.

Depois da execução, proteja o material contra secagem prematura e impactos enquanto desenvolve sua resistência.

Canaletas tipo J nas bordas das lajes

Alguns fabricantes oferecem canaletas especiais em formato de “J”, utilizadas principalmente nos encontros entre paredes e lajes.

O formato da peça permite acomodar determinados detalhes da borda da laje e pode reduzir a necessidade de formas de madeira para conter o concreto durante a execução.

É uma solução prática, especialmente quando o sistema de blocos e lajes foi planejado para trabalhar em conjunto.

Entretanto, a canaleta tipo J não garante, por si só, a ligação estrutural entre a laje e a parede. O apoio, as armaduras e o preenchimento precisam ser compatíveis com o sistema utilizado.

Qual argamassa utilizar no assentamento?

Em obras convencionais, são conhecidos traços como 1:2:8 (cimento, cal hidratada e areia) e 1:3:9, que podem oferecer boa trabalhabilidade em determinadas aplicações.

Esses traços são referências práticas, mas não devem ser adotados automaticamente em alvenaria estrutural. Nesse sistema, a argamassa participa da resistência e do comportamento da parede, juntamente com os blocos e, quando previstos, o graute e as armaduras.

Uma argamassa excessivamente fraca pode prejudicar o desempenho da alvenaria. Por outro lado, uma mistura inadequada, mesmo com muito cimento, pode apresentar problemas de retração, aderência e trabalhabilidade.

Por isso, utilize a argamassa especificada para o sistema de blocos escolhido. Argamassas industrializadas próprias para alvenaria estrutural também podem ser uma alternativa prática, especialmente quando se deseja maior regularidade na preparação.

Cuidados que evitam problemas

Uma canaleta mal assentada pode comprometer o alinhamento das fiadas seguintes. Já armaduras deslocadas, peças quebradas e falhas no preenchimento podem reduzir a eficiência dos reforços.

Antes de iniciar o serviço, confira a quantidade de canaletas, as posições das vergas e cintas, os encontros entre paredes e as passagens de instalações.

Evite quebrar canaletas já preenchidas para passar eletrodutos ou tubulações. Essas interferências devem ser previstas antes da execução.

---

Observações adicionais

• Confira se as canaletas possuem as mesmas dimensões e modulação dos blocos utilizados na parede.
• Vergas e cintas devem possuir armaduras e apoios compatíveis com sua função.
• Não deixe barras de aço encostadas diretamente nas paredes internas das canaletas.
• A largura de 19 cm pode facilitar a instalação de armaduras com estribos, desde que exista espaço interno suficiente para as barras e o graute.
• Limpe o interior das peças antes de lançar o graute.
• Evite improvisar cortes e passagens de tubulações em canaletas armadas ou preenchidas.
• As canaletas tipo J podem facilitar a execução das bordas de lajes, mas não substituem os detalhes de apoio e ligação previstos para a estrutura.
