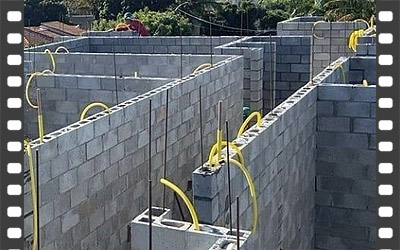

Bloco de concreto estrutural 14×19×39
A alvenaria com blocos de concreto estrutural de 14×19×39 cm é uma alternativa para construir paredes que participam da sustentação da edificação. Em um sistema bem projetado, as paredes recebem cargas de lajes, coberturas e pavimentos superiores, permitindo reduzir ou dispensar parte dos pilares e vigas convencionais. A economia pode envolver formas, aço, concreto, mão de obra e tempo de execução, mas depende do projeto e da organização do canteiro.
O bloco estrutural possui alvéolos verticais que permitem, nos pontos previstos, colocar armaduras e graute. Diferentemente de muitos blocos utilizados apenas para vedação, deve atender a requisitos específicos de resistência e controle de qualidade. Nem todo bloco vazado é estrutural: ao comprar, informe a resistência exigida no projeto e confira a identificação do produto.
Resistência dos blocos e número de pavimentos
Os blocos vazados de concreto são produzidos em diferentes resistências, conforme a ABNT NBR 6136-1:2026. No mercado encontram-se referências comerciais de 4,5 MPa, 6 MPa, 8 MPa, 10 MPa, 12 MPa e outras, dependendo do fabricante e da classificação aplicável. Esses números precisam ser interpretados com cuidado: a resistência do bloco isolado não é igual à resistência da parede pronta.
Edifícios de vários pavimentos podem ser construídos em alvenaria estrutural, inclusive com cerca de 12 andares em sistemas devidamente dimensionados. Isso não significa que qualquer bloco de 14 cm possa ser empregado nessa altura. O número de pavimentos depende das cargas, da resistência dos blocos e da argamassa, do graute, das armaduras, da estabilidade das paredes e do projeto completo. Nos pavimentos inferiores, as paredes normalmente recebem cargas maiores e podem exigir blocos de resistência superior.
O projeto estrutural deve ser elaborado por profissional legalmente habilitado, que define as resistências, os reforços e os detalhes de execução. A espessura de 14 cm, por si só, não garante capacidade para suportar lajes ou pavimentos adicionais.
Grauteamento e os chamados pilaretes internos
Uma das vantagens desse sistema é a possibilidade de preencher determinados alvéolos com graute, um material cimentício próprio para envolver barras de aço e ocupar os vazios internos dos blocos. Na linguagem de obra, essas regiões reforçadas são frequentemente chamadas de pilaretes.
Os pontos de grauteamento podem ocorrer próximos a aberturas, encontros de paredes e regiões sujeitas a esforços especiais. Nem todos os alvéolos precisam receber graute ou vergalhões: a localização e a quantidade são determinadas pelo projeto. A alvenaria pode ser não armada ou armada, conforme o sistema resistente adotado; não é correto chamar toda alvenaria estrutural de alvenaria armada.
O graute não é uma argamassa comum diluída com água. Deve apresentar resistência e consistência adequadas para preencher os alvéolos sem deixar vazios. Antes do lançamento, retire fragmentos de blocos e restos de argamassa, confira as barras de aço e os pontos de inspeção e limpeza previstos. Um alvéolo parcialmente obstruído pode impedir o preenchimento completo, mesmo quando o graute parece suficientemente mole.
O segredo da economia está na modulação
O bloco de 14×19×39 cm, considerando juntas de argamassa de aproximadamente 1 cm, corresponde a módulos usuais de 15 cm na espessura, 20 cm na altura e 40 cm no comprimento. Por isso, vale planejar as dimensões dos ambientes, portas e janelas de acordo com a modulação, usando blocos inteiros, meios-blocos e peças especiais.
Imagine a planta de uma casa como um LEGO estrutural: cada peça tem uma posição prevista, inclusive os encontros de paredes, as canaletas e os pontos de graute. Essa organização reduz cortes, perdas de material e retrabalho. O arquiteto pode iniciar essa compatibilização no anteprojeto, com posterior detalhamento no projeto estrutural e na paginação das paredes.
O objetivo não é prometer uma obra sem nenhum recorte, mas evitar adaptações improvisadas. Uma pequena mudança na posição de uma porta pode afetar a amarração das fiadas e a localização de reforços estruturais.
Argamassa de assentamento e juntas
A argamassa não serve apenas para nivelar os blocos: ela transmite e distribui esforços entre as peças, contribui para a aderência e influencia a resistência do conjunto. Por isso, deve apresentar características compatíveis com os blocos e com as especificações do projeto.
Em obras pequenas, são conhecidos traços tradicionais como 1:2:8 e 1:3:9, em volume, na ordem cimento, cal hidratada e areia. Essas proporções são referências práticas de preparo, mas não devem ser adotadas automaticamente em alvenaria estrutural. A argamassa especificada deve atender às exigências de resistência, trabalhabilidade e desempenho do sistema.
Como orientação de execução, procure manter juntas horizontais e verticais uniformes, frequentemente próximas de 10 mm. As dimensões e tolerâncias efetivas devem seguir o projeto. Não corrija blocos desnivelados com juntas exageradamente grossas e não utilize aditivos improvisados que alterem as propriedades da argamassa.
Instalações elétricas e hidráulicas: planeje antes de levantar as paredes
Os alvéolos dos blocos podem facilitar a passagem de eletrodutos e de algumas instalações previamente planejadas. Isso reduz rasgos e chumbamentos posteriores, desde que a passagem esteja prevista e não interfira com armaduras ou regiões destinadas ao graute.
Antes de iniciar o assentamento, confira a posição das tomadas, interruptores, caixas elétricas e pontos hidráulicos. É muito mais simples organizar essas passagens durante a execução do que cortar uma parede estrutural depois de pronta.
Para tubulações de água e outros condutores de fluidos embutidos, há uma condição essencial: a solução deve permitir manutenção e substituição sem necessidade de cortar ou quebrar a parede estrutural. Assim, o simples fato de um tubo de pequeno diâmetro caber dentro do alvéolo não significa que sua instalação seja adequada.
Em muitos casos, a solução mais prática é utilizar shafts, paredes hidráulicas independentes ou passagens acessíveis, especialmente para registros, conexões e tubulações de esgoto. Não ocupe alvéolos destinados ao graute ou às armaduras, nem abra rasgos horizontais ou verticais sem avaliação e detalhamento técnico.
Primeira fiada: confira toda a planta antes de subir as paredes
A primeira fiada, também chamada de fiada de demarcação, define a posição das paredes, os esquadros, os vãos e as dimensões dos cômodos. É uma das etapas mais importantes da execução, pois um erro inicial pode se repetir em todo o pavimento.
Recomendo demarcar todas as paredes antes de iniciar a elevação. Confira as distâncias entre faces opostas, o alinhamento, o nível da base, os encontros e as posições de portas e janelas. Essa conferência evita descobrir, depois de várias fiadas, que uma abertura ficou deslocada ou que um cômodo perdeu largura.
Não considere automaticamente tolerável um erro de 1 cm: a aceitação depende da posição e dos critérios do projeto. Divergências importantes devem ser corrigidas antes de prosseguir, principalmente perto de apoios de lajes e regiões grauteadas.
Prumo, alinhamento e segurança durante a elevação
Durante o assentamento, utilize linha de pedreiro, nível e prumo para conferir constantemente a posição das paredes. Uma parede estrutural fora de prumo pode prejudicar o apoio das lajes e a transmissão das cargas. Não tente compensar uma inclinação aumentando muito a espessura das juntas superiores.
À medida que a parede ganha altura, utilize andaimes ou plataformas apropriados para trabalhar com segurança e boa postura. Não improvise apoios com blocos soltos, tábuas instáveis ou pilhas de materiais. O equipamento deve ser adequado à altura e às condições de trabalho.
Amarração entre paredes
Nos encontros de paredes, a ligação é fundamental para o comportamento do conjunto. A amarração pode ser feita com blocos alternados, conforme a paginação, ou com dispositivos específicos previstos no projeto, como armaduras e conectores metálicos.
O segredo é definir essas ligações antes da execução. Não coloque ferros ou telas por improviso, copiando detalhes de uma parede de vedação: na alvenaria estrutural, a posição e a ancoragem precisam ser compatíveis com os esforços previstos. Uma ligação deficiente pode favorecer fissuras e prejudicar a transferência de cargas.
Portas, janelas, vergas e contravergas
Marque e confira os vãos de portas e janelas desde a primeira fiada. As vergas, sobre as aberturas, transferem as cargas da alvenaria superior para as laterais; as contravergas, normalmente sob janelas, ajudam a distribuir os esforços e a reduzir fissuras.
Esses elementos podem ser executados com blocos canaleta, barras de aço e graute, conforme o projeto estrutural. Em vãos maiores ou com carregamentos especiais, podem ser necessários outros detalhes ou elementos estruturais. Não aumente um vão cortando blocos de uma parede portante sem avaliação técnica.
Blocos canaleta, cintas e armaduras
Os blocos canaleta permitem executar reforços horizontais, como vergas, contravergas e cintas, mantendo a modulação da alvenaria. Antes do grauteamento, confira a limpeza das canaletas e o posicionamento das barras, estribos e ancoragens previstos no projeto.
A canaleta compatível com a parede de 14 cm possui espaço interno mais limitado do que a de 19 cm. Por isso, não se deve presumir que qualquer armação caberá nela com os cobrimentos necessários. A geometria das peças e o detalhamento das armaduras precisam ser compatíveis.
Encontro da parede com a laje
Quando a laje se apoia sobre uma parede estrutural, a última fiada e os elementos de apoio precisam transmitir as cargas conforme o projeto. O encontro não pode ser tratado como simples acabamento de uma parede de vedação.
Se uma parede for construída sob uma laje já existente, primeiro é necessário definir se terá função estrutural ou apenas de vedação. O encunhamento tradicional com cunhas ou argamassa, utilizado em determinadas paredes de vedação, não deve ser aplicado automaticamente a uma parede estrutural. O procedimento de ligação depende da função prevista para a parede.
Observações adicionais
- O bloco de 14×19×39 cm pode compor paredes portantes, mas sua resistência e aplicação devem seguir o projeto estrutural.
- Na compra, confirme a classe de resistência exigida e não substitua blocos estruturais por blocos de vedação.
- Planeje a modulação em módulos de 20 e 40 cm e utilize peças complementares para reduzir cortes e desperdícios.
- Confira toda a primeira fiada, inclusive esquadros, dimensões dos ambientes e posições das aberturas.
- Controle continuamente o prumo, o nível e a espessura das juntas.
- Os traços tradicionais de argamassa são referências práticas, não especificações universais para alvenaria estrutural.
- Execute grauteamento, armaduras, amarrações, vergas, contravergas e cintas conforme o projeto.
- Antes de grautear, retire restos de argamassa e fragmentos dos alvéolos e canaletas.
- Planeje as instalações para evitar cortes posteriores. Tubulações de fluidos embutidas devem permitir manutenção sem quebrar paredes estruturais.
- Não execute alterações em vãos ou paredes portantes sem avaliação técnica.
- Utilize andaimes e plataformas adequados durante a elevação das paredes.
