Bloco Cerâmico Estrutural 14×19×39

O bloco cerâmico estrutural de 14 × 19 × 39 cm é uma alternativa aos blocos de concreto estrutural para a execução de paredes que participam da sustentação da edificação. Quando previsto em projeto, esse sistema permite que as próprias paredes recebam cargas de lajes, coberturas e pavimentos superiores, reduzindo a necessidade de determinados pilares e vigas de concreto armado. O resultado pode ser uma obra mais rápida e econômica, desde que arquitetura, estrutura e instalações sejam planejadas em conjunto.

Diferenças entre o bloco cerâmico e o bloco de concreto

Os blocos cerâmicos são produzidos a partir de argila moldada e queimada, enquanto os blocos de concreto são fabricados com cimento e agregados. Dependendo da geometria e do fabricante, o bloco cerâmico pode apresentar menor peso por peça, facilitando o manuseio e o transporte na obra. Entretanto, não se deve presumir que todo bloco cerâmico seja mais leve, mais barato ou mais resistente que um bloco de concreto equivalente.

O desempenho térmico e acústico também depende do conjunto da parede: espessura, geometria dos vazios, revestimentos, juntas e encontros com outros elementos. Em determinadas configurações, a cerâmica oferece resultados favoráveis, mas não existe superioridade universal de um material sobre o outro.

Uma diferença prática é a fragilidade das peças durante o transporte e o assentamento. Evite descarregar os blocos por lançamento ou deixá-los em pilhas instáveis. Blocos trincados, quebrados ou com septos danificados não devem ser aproveitados em posições estruturais sem avaliação dos critérios de aceitação.

Resistência dos blocos e capacidade da parede

O bloco de 14 × 19 × 39 cm é uma dimensão comercial, mas sua espessura não determina, sozinha, a carga que a parede consegue suportar. A resistência dos blocos, a argamassa, o graute, as armaduras, os vãos, a altura da parede e a distribuição dos esforços participam do desempenho estrutural.

Os requisitos de fabricação e aceitação dos blocos cerâmicos são tratados na série ABNT NBR 15270, enquanto o projeto e a execução da alvenaria estrutural são tratados na série ABNT NBR 16868. A classe de resistência e as demais características devem ser especificadas pelo projeto. Na compra, informe que os blocos são estruturais; não aceite substituição por blocos de vedação apenas porque possuem dimensões semelhantes.

Edifícios de vários pavimentos podem utilizar alvenaria estrutural cerâmica, mas o número de andares não pode ser definido apenas pela espessura de 14 cm ou pela resistência nominal de uma peça. Os pavimentos inferiores recebem cargas acumuladas maiores, e o dimensionamento precisa considerar a estrutura completa.

Grauteamento e armaduras: atenção aos alvéolos de 14 cm

Os alvéolos são os vazios internos dos blocos. Em posições definidas pelo projeto, eles podem receber barras de aço e graute, material cimentício de consistência adequada para preencher os espaços e trabalhar em conjunto com a alvenaria. Esses reforços verticais são frequentemente chamados de pilaretes na linguagem de obra.

No bloco de 14 cm, o espaço interno disponível costuma ser menor que no bloco de 19 cm. Antes de executar, confira se o formato do bloco permite a passagem das barras, os cobrimentos, o lançamento do graute e o preenchimento completo. O fato de um vergalhão caber dentro do alvéolo não significa que a solução esteja correta.

Os pontos de grauteamento e a quantidade de armaduras verticais e horizontais devem seguir o projeto. Não existe espaçamento universal entre pilaretes aplicável a todas as paredes. O graute deve ter resistência e fluidez compatíveis com o sistema; não é simplesmente argamassa de assentamento diluída com água.

Antes de grautear, retire fragmentos de cerâmica, restos de argamassa e sujeiras dos alvéolos. Confira a continuidade dos vazios e o posicionamento das barras. Obstruções podem impedir que o material chegue ao fundo e provocar trechos sem preenchimento.

O segredo da economia está na modulação

Um bloco de 39 cm de comprimento e 19 cm de altura, combinado com juntas próximas de 1 cm, corresponde a módulos nominais de 40 cm na horizontal e 20 cm na vertical. Planejar as paredes e os vãos a partir desses módulos reduz recortes, perdas e improvisações.

O ideal é compatibilizar as dimensões dos cômodos, portas, janelas e encontros entre paredes ainda no anteprojeto. É como montar um LEGO estrutural: cada bloco inteiro, meio-bloco, canaleta ou peça especial tem sua posição prevista. A comparação ajuda a entender a modulação, mas as posições definitivas precisam respeitar o projeto estrutural.

Nem toda obra ficará completamente livre de cortes. O objetivo é reduzir adaptações e utilizar as peças complementares previstas pelo fabricante e pela paginação. Não quebre septos ou altere blocos estruturais para ajustar uma medida sem verificar as consequências.

Argamassa de assentamento e juntas

A argamassa une os blocos, ajuda a distribuir os esforços e permite executar juntas regulares. Sua resistência, aderência, retenção de água e trabalhabilidade influenciam o desempenho da parede; não serve apenas para nivelar as peças.

Em pequenas obras, são conhecidos traços tradicionais como 1:2:8 e 1:3:9, em volume, de cimento, cal hidratada e areia. Esses traços são referências práticas históricas, não receitas automaticamente adequadas a qualquer alvenaria estrutural. A argamassa utilizada deve atender às propriedades e à resistência especificadas no projeto.

Como referência de execução, juntas próximas de 10 mm ajudam a manter a modulação de 20 e 40 cm. Controle sua espessura e o preenchimento conforme o sistema especificado. Não corrija blocos desnivelados com juntas exageradamente grossas nem acrescente aditivos improvisados.

Primeira fiada: a etapa que merece mais conferência

A primeira fiada, chamada de fiada de demarcação, define a posição das paredes, o esquadro, os encontros e os vãos de portas. Recomendo demarcar todas as paredes do pavimento antes de iniciar a elevação e conferir as distâncias entre faces opostas, a posição das aberturas e o nivelamento da base.

Um erro nessa etapa pode se repetir nas fiadas seguintes, dificultando a instalação de esquadrias, o apoio de lajes e a execução dos revestimentos. Não considere automaticamente aceitável um desvio de 1 cm: as tolerâncias devem respeitar o projeto e os critérios de execução aplicáveis.

Controle do prumo, alinhamento e amarração

Durante a elevação, utilize linha de pedreiro, prumo e nível para verificar continuamente a posição dos blocos. Não espere terminar a parede para descobrir que ela está inclinada. Evite corrigir desvios importantes aumentando a espessura das juntas nas fiadas superiores.

Nos encontros entre paredes, a ligação pode ocorrer pela amarração direta dos blocos ou por conectores e armaduras previstos no projeto. Essas ligações permitem que os panos trabalhem de maneira compatível com o sistema estrutural e ajudam a evitar fissuras decorrentes de encontros mal executados.

Não acrescente ferros de ligação ou telas apenas porque são comuns em alvenaria de vedação. Na alvenaria estrutural, sua posição e ancoragem devem estar detalhadas. À medida que a altura de trabalho aumenta, utilize andaimes ou plataformas adequados; não improvise apoios sobre blocos soltos ou tábuas instáveis.

Portas, janelas, vergas e contravergas

Confira a posição e a largura dos vãos antes de levantar as paredes. Alterar uma abertura depois pode exigir cortes em peças estruturais e prejudicar a distribuição das cargas.

As vergas, acima das aberturas, transferem os esforços para as regiões laterais. Nas janelas, as contravergas ajudam a distribuir os esforços abaixo do vão e a reduzir o risco de fissuras. Na alvenaria cerâmica estrutural, podem ser utilizadas peças canaleta compatíveis com o sistema, armaduras e graute, conforme o projeto.

Em vãos maiores, pode ser necessária solução estrutural específica. Não copie automaticamente detalhes de canaletas de blocos de concreto, pois as peças cerâmicas possuem geometrias próprias.

Instalações elétricas e hidráulicas

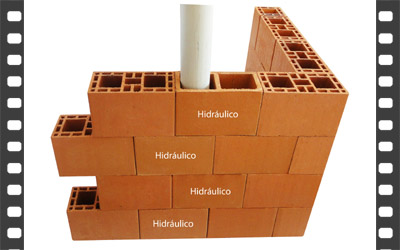

Como as paredes são portantes, as instalações devem ser planejadas antes do assentamento. Eletrodutos podem passar por alvéolos previstos no projeto, desde que não interfiram com armaduras, grauteamento ou outros elementos estruturais. Confira antecipadamente a posição de tomadas, interruptores e caixas elétricas.

As tubulações de água e demais condutores de fluidos exigem cuidado adicional: sua manutenção e eventual substituição devem ser possíveis sem cortar ou quebrar a parede estrutural. Por isso, prefira shafts, paredes hidráulicas independentes ou passagens acessíveis e previamente compatibilizadas com os projetos.

O espaço interno do bloco de 14 cm é limitado. Não existe autorização genérica para embutir tubos de até 40 mm apenas pelo diâmetro. Tubulações maiores, como esgoto de 50 ou 100 mm, normalmente exigem soluções independentes ou passagens especificamente projetadas. Nunca ocupe alvéolos reservados a armaduras ou graute.

Não abra rasgos horizontais ou verticais em paredes estruturais sem avaliação técnica. Um corte aparentemente pequeno pode reduzir a seção resistente e comprometer o comportamento da parede.

Revestimento, chapisco e acabamento aparente

Os blocos cerâmicos podem receber chapisco, emboço e reboco ou outros sistemas de revestimento compatíveis. A necessidade de chapisco depende da superfície, da absorção do bloco e das especificações da argamassa de revestimento; não é uma exigência universal para qualquer produto.

Também existem soluções de alvenaria cerâmica aparente, quando os blocos, as juntas e os detalhes de proteção são apropriados. Nesses casos, a regularidade da cor, o acabamento das juntas e a exposição à chuva precisam ser considerados desde o projeto. Não presuma que todo bloco estrutural comum possa permanecer aparente sem tratamento adequado.

Encontro das paredes com as lajes

Quando a laje é apoiada sobre paredes estruturais, a transmissão das cargas deve ocorrer conforme o detalhamento do projeto, que pode prever cintas, canaletas e outros elementos de apoio.

Se uma parede for construída sob uma laje já existente, é fundamental distinguir se ela terá função portante ou apenas de vedação. O encunhamento tradicional de uma parede de vedação não deve ser aplicado automaticamente à alvenaria estrutural, pois pode introduzir esforços não previstos.

Planejamento, compras e produtividade

Antes de comprar os blocos, confira as quantidades por tipo de peça: blocos inteiros, meios-blocos, canaletas e complementos. Inclua perdas compatíveis com o transporte e o manuseio, evitando encomendar apenas a quantidade geométrica de blocos da parede.

Compare propostas considerando não só o preço unitário, mas também frete, perdas, produtividade, argamassa, graute, aço, revestimentos e disponibilidade de peças especiais. O bloco cerâmico pode ser vantajoso em determinadas obras, mas a economia depende do conjunto do sistema, e não apenas do peso de cada unidade.

---

Observações adicionais

• Utilize blocos cerâmicos estruturais com características e resistência especificadas no projeto.
• A espessura de 14 cm não determina isoladamente a capacidade da parede nem o número de pavimentos.
• Planeje a modulação de 20 e 40 cm e confira a primeira fiada antes de iniciar a elevação.
• Controle o prumo, o alinhamento e as juntas durante toda a execução.
• O grauteamento e as armaduras devem seguir o projeto; mantenha os alvéolos limpos.
• Não altere portas, janelas ou passagens de instalações sem verificar os efeitos estruturais.
• As tubulações de fluidos devem permitir manutenção sem cortes nas paredes portantes.
• Vergas, contravergas, cintas e encontros com lajes precisam respeitar o detalhamento estrutural.
• O desempenho térmico e acústico depende da parede completa, não apenas do material do bloco.
• O uso de andaimes e plataformas adequados evita improvisações durante a elevação das paredes.
