Como executar piso industrial em concreto para sobrecarga de 5 tf/m²
Este artigo apresenta uma composição de referência para orçamento preliminar de piso industrial apoiado sobre o terreno: concreto usinado fck 25 MPa, placa de 15 cm, tela eletrossoldada Q-196, sub-base de brita graduada simples (BGS), juntas e acabamento liso mecanizado. A sobrecarga distribuída de 5 tf/m² (aproximadamente 50 kN/m²) é uma condição de projeto a verificar, e não uma capacidade garantida apenas por essas especificações.
O segredo de um bom piso industrial não está somente na resistência do concreto. Solo de apoio, compactação, juntas, posicionamento das armaduras, acabamento e cura são decisivos. Um piso pode ter concreto resistente e ainda sofrer recalques, fissuras e quebras nas bordas das juntas.
Sobrecarga distribuída e cargas de empilhadeiras
Uma sobrecarga de 5 tf/m² não significa que o piso suporte automaticamente qualquer empilhadeira de cinco toneladas. As rodas concentram esforços em áreas pequenas. Considere peso próprio da máquina, carga transportada, distribuição entre eixos, tipo de pneu, frenagens, giros e frequência de circulação. Pneus maciços e rodas pequenas podem provocar solicitações locais elevadas.
As referências de carga pontual de 40 a 60 kN sobre área de 20 × 20 cm e de empilhadeiras com capacidade nominal de 3 a 4 toneladas, citadas na versão original, são hipóteses para análise e orçamento, não cargas admissíveis comprovadas. Bases de máquinas, pés de porta-paletes e proximidade das juntas também exigem verificação. O dimensionamento deve considerar cargas reais, solo e detalhes do piso.
Solo compactado e sub-base de BGS
Antes de iniciar, considere que o terreno foi regularizado e compactado em camadas, com controle tecnológico compatível com o projeto. Não basta passar o rolo na superfície: camadas inferiores mal compactadas podem ceder depois que o galpão entrar em operação.
O exemplo considera sub-base de BGS (brita graduada simples), espalhada, nivelada e compactada com rolo liso vibratório ou outro equipamento adequado. A espessura da sub-base, o grau de compactação e o módulo de reação do apoio precisam ser especificados e verificados. Confira especialmente reaterros de valas, áreas úmidas, marcas de rodas, caimentos e drenagem.
Lona plástica de 200 micrômetros
O exemplo utiliza lona de polietileno de 200 μm sobre a base preparada. Conforme o sistema, ela pode atuar como barreira ao vapor e reduzir a perda de água do concreto para a camada inferior. Execute sobreposições e emendas adequadas, evitando rasgos durante a montagem da armadura.
A lona não é solução universal contra água sob pressão. Sua posição e o atrito com a base influenciam o comportamento da placa; a escolha deve ser compatibilizada com o projeto e com revestimentos sensíveis à umidade.

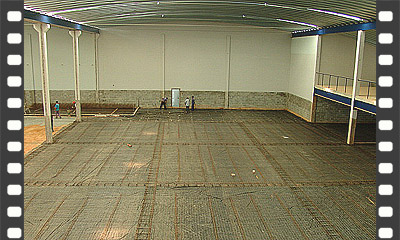

Tela Q-196, espaçadores e treliças
Considera-se tela eletrossoldada Q-196, com fios de aproximadamente 5 mm espaçados a cada 10 cm nas duas direções, comercializada em painéis que podem medir cerca de 2,45 × 6,00 m. Confirme as dimensões e especificações com o fornecedor. A tela ajuda a controlar a abertura de fissuras de retração e temperatura, mas não impede a retração nem garante isoladamente a capacidade do piso.
Instale a tela sobre espaçadores adequados para manter a posição e o cobrimento previstos no projeto. Não deixe a tela no chão para depois puxá-la com ganchos durante o lançamento: dificilmente ela ficará na altura correta. Confira emendas, apoios e interferências antes da concretagem.
O exemplo original prevê treliças TH10L como auxiliares de montagem. Elas podem ser úteis quando previstas no detalhamento, mas não substituem automaticamente os espaçadores nem os dispositivos específicos de posicionamento das barras de transferência.
Juntas serradas e barras de transferência
As juntas organizam os movimentos de retração e temperatura e ajudam a evitar fissuras aleatórias. A referência de painéis com até 16 m² é útil para planejamento inicial, mas formato, dimensões e localização devem ser definidos conforme espessura, geometria do galpão, pilares, carregamentos e condições de apoio. Evite painéis excessivamente alongados e cantos reentrantes sem detalhamento.
Para a placa de 15 cm, o texto original considera serragem de aproximadamente 4 cm de profundidade. Essa medida deve ser confirmada no projeto e ajustada ao tipo de junta e de equipamento. O corte deve ocorrer assim que o concreto estiver firme o suficiente para não desagregar as bordas, mas antes que a retração provoque fissuras. Isso pode ocorrer no mesmo dia: não espere automaticamente até o dia seguinte.
Nas juntas que exigem transferência de carga, o exemplo prevê barras lisas Ø16 × 500 mm. O diâmetro, o comprimento e o espaçamento precisam ser dimensionados. As barras devem ficar alinhadas e niveladas; uma parte permanece ancorada e a outra deve permitir o deslocamento previsto, por luva ou sistema adequado de desaderência. Não engraxe indiscriminadamente toda a barra.
Preveja também juntas de isolamento junto a pilares, bases de máquinas e outros elementos que não devam acompanhar os movimentos da placa. Juntas mal executadas costumam sofrer quebras de borda sob o tráfego de rodas.
Concretagem e nivelamento a laser
É comum contratar empresa especializada para lançamento, nivelamento com equipamento a laser e acabamento mecanizado. O concreto usinado fck 25 MPa é a referência desta composição, mas resistência, consistência, agregados e aditivos devem ser compatibilizados com o projeto e o processo de acabamento.
Antes de iniciar, confira chegada dos caminhões, acesso, bomba quando necessária, sequência dos painéis, equipamentos de reserva, armaduras, juntas e instalações embutidas. Durante o lançamento, acompanhe espessura, cotas e preenchimento junto às bordas. Faça o adensamento (vibração para eliminar vazios) conforme o procedimento previsto. Não adicione água indiscriminadamente para facilitar o espalhamento.
Acabamento liso-polido: piso OO
O acabamento é executado com desempenadeiras motorizadas, conhecidas como helicópteros. Em alguns mercados, o serviço é chamado de “piso OO”. As passadas começam quando o concreto alcança a condição adequada para receber o equipamento e continuam conforme a textura desejada.
O acabamento pode se estender pela noite e madrugada mesmo quando a concretagem começa pela manhã. Por isso, providencie iluminação forte e bem distribuída: os operadores precisam enxergar ondulações e marcas para corrigi-las. Planeje revezamento, alimentação e segurança da equipe.
Não inicie o acabamento com água de exsudação acumulada na superfície. Se houver revestimento posterior em epóxi ou poliuretano (PU), verifique a necessidade de preparo mecânico: uma superfície excessivamente fechada pelo polimento pode dificultar a aderência.
Cura e liberação do tráfego
Após o acabamento, faça a cura do concreto para reduzir a perda prematura de água. Podem ser utilizados métodos úmidos, mantas ou produtos de cura compatíveis com revestimentos futuros. Método e duração devem seguir as especificações do serviço.
Os 28 dias são uma idade de referência comum para ensaios de resistência, mas não significam liberação automática para qualquer carga. A entrada de empilhadeiras, máquinas e cargas de projeto depende da resistência efetivamente alcançada, das juntas e da avaliação técnica.
Revestimentos, produtos químicos e drenagem
Antes de aplicar revestimentos em epóxi ou PU, confira umidade residual, aderência e compatibilidade com produtos de cura ou densificantes previamente aplicados. Em áreas expostas a óleos, combustíveis, produtos químicos ou lavagens frequentes, escolha revestimento e selantes conforme os agentes presentes e a rotina de limpeza.
Densificantes à base de silicatos podem melhorar características superficiais, mas não substituem automaticamente um revestimento resistente a produtos químicos. Proteja as juntas com materiais adequados ao movimento e ao tráfego e preveja canaletas, ralos e caimentos quando necessários.
Quando aumentar a espessura do piso?
Para cargas maiores, pneus maciços, tráfego intenso ou manobras severas, podem ser necessárias placas de 18 a 20 cm ou mais, com mudanças no concreto, armaduras, juntas e sub-base. Esses valores são referências de alternativas construtivas, não uma regra de dimensionamento. A armadura dupla também não é obrigatória apenas porque a placa ficou mais espessa.
Planicidade e nivelamento: FF e FL
Os índices FF (Floor Flatness) e FL (Floor Levelness) avaliam, respectivamente, a regularidade local da superfície e seu nivelamento nas condições de medição aplicáveis. A ASTM E1155 trata da medição, enquanto a ACI 117 apresenta critérios de tolerância. Índices maiores indicam maior exigência geométrica; eles não medem resistência estrutural.
A tabela reúne valores apenas indicativos para comparação preliminar, não classes normativas universais:
| Referência | FF | FL | Aplicação ilustrativa |
|---|---|---|---|
| Convencional | 25 | 20 | Depósitos gerais |
| Industrial geral | 35 | 25 | Operação mista |
| Maior regularidade | 50 | 35 | Logística com exigência geométrica maior |
Para empilhadeiras trilaterais, corredores muito estreitos e sistemas de armazenagem altos, pode ser necessário controle geométrico especial em trajetórias definidas, com métodos e tolerâncias próprios. Não trate “superflat” como simples valor universal de FF/FL. Especifique no projeto os índices ou critérios apropriados, locais de medição, frequência e aceitação, compatibilizando com racks e revestimentos.
Observações adicionais
- A composição de 15 cm, fck 25 MPa e Q-196 é referência para orçamento, não garantia automática de capacidade para 5 tf/m².
- Controle o solo e a BGS antes de instalar lona, espaçadores e armaduras.
- Confira a posição da tela e das barras de transferência antes de concretar.
- Planeje a serragem das juntas para o momento adequado; não espere obrigatoriamente o dia seguinte.
- O acabamento mecanizado pode durar até a madrugada: providencie iluminação e equipe organizada.
- Faça cura adequada e não libere tráfego pesado apenas porque transcorreram 28 dias.
- Empilhadeiras, máquinas e porta-paletes exigem análise das cargas concentradas e das regiões próximas às juntas.
- Antes de revestir, verifique umidade residual, preparo superficial e compatibilidade química.
- FF/FL descrevem geometria, não resistência; operações especiais podem exigir métodos próprios de medição.
Referências Técnicas (6)
- ACI 117-10 — Specification for Tolerances for Concrete Construction and Materials and Commentary
- ASTM E1155/E1155M-23 — Standard Test Method for Determining FF Floor Flatness and FL Floor Levelness Numbers
- ACI PRC-302.1-15 — Guide to Concrete Floor and Slab Construction
- ACI PRC-360-10 — Guide to Design of Slabs-on-Ground
- CIP 6 — Joints in Concrete Slabs on Grade
- Tela Soldada Nervurada — tabela técnica de produtos
